Cam Elyaf Takviyeli Beton Projeleri

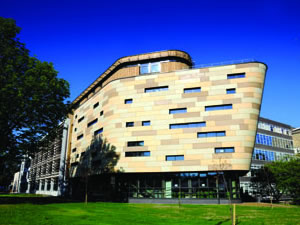

BRADFORD ÜNİVERSİTESİ TIP FAKÜLTESİ BİNASI

Bradford Üniversitesi Tıp Fakültesi yakın zaman önce eski Trinity Road kampüsünden şehirdeki bir kampüse taşındı.

Bradford Üniversitesi Projesi Bradford Üniversitesi Projesi

Şehir kampüsüne açılan bir kapı niteliğindeki yeni fakülte, mevcut Horton A binasının yenilenmiş hali ile özel amaçlı bir müştemilatı da barındırıyor. Proje, Bradford ve çevresine sunulan sağlık hizmetlerinin sürdürülebilirliğini ve gelişimini desteklemeye yönelik önemli bir yatırım. Yeni tesisler arasında modern klinik odaları, bir hareket laboratuvarı, PACS (dijital görüntüleme) ünitesi ve personel ile öğrencilere ayrılmış özel alanlar bulunuyor.

Üniversite Malları Departmanı ile mimarın amacı, gerçek anlamda sürdürülebilir bir bina inşa etmek ve Tıp Fakültesini ülkenin en yeşil binalarından biri haline getirmekti. Bina, Üniversitenin özellikle tıbba, termal kütleye, yüksek seviyeli hava sızdırmazlığına, güçlü yalıtıma ve konvansiyonel mekanik sistemler yerine pasif sistemlere odaklanan Sürdürülebilirlik Şartnamesi kullanarak tasarlandı ve inşa edildi. Mevcut Horton A binasına dört yeni kat inşa etme ihalesini ISG kazandı. Farrell & Clark tarafından tasarlanan bina, Üniversitenin sürdürülebilir inşaat konusundaki ününü perçinliyor ve Ecoversity (Çevreci Üniversite) sürdürülebilir kalkınma programına vurgu yapıyor.

Cephe Kaplama

Dış cephe kaplama için pek çok farklı ürün düşünüldü, ancak karmaşık şekil ve gölgelendirmeler gerektiğinden ve ayrıca malzemenin sağlayacağı faydalar da düşünülerek, Sınıf 18 Cam Elyaf Takviyeli Beton malzemede karar kılındı. Cam Elyaf Takviyeli Beton paneller, beton cephe kaplamanın ağırlık ve kalınlığını 10 kata kadar azaltır. Cam Elyaf Takviyeli Beton, tipik olarak 70 kg/m2 ağırlığa sahip, yüksek performanslı, dayanıklı ve kolay kalıplanabilen kompozit bir üründür. Ürünün korozyona, UV ışınlarına, yangına ve sıcaklık değişimlerine karşı yüksek dirençli olması, Cam Elyaf Takviyeli Betonun dayanıklılığını artırır ve dolayısıyla binanın ömrünü uzatır. Bu projede kullanılan paneller geri dönüştürülebilir özellikte ve BREEAM A+ olarak derecelendirilmiş ürünlerdi.

Üniversitenin mülklerden sorumlu yöneticisi Russell Smith, Üniversitenin sürdürülebilir bir bina inşa etmesine imkan tanıdığından çevreci özelliklere sahip ürünler kullanmanın kendileri için çok önemli olduğunu vurguluyor.

Seçilen malzeme

Proje mimarı, projenin henüz başlarında, uzmanlık bilgisinin proje başarısı açısından çok önemli olduğunu gördü ve bu nedenle GB Architectural Cladding Products'tan (GBA) hizmet almaya karar verdi.

GB Group, doğal taş, dış cephe tuğlası, prekast beton ve Cam Elyaf Takviyeli Beton konusunda 20 yılı aşkın deneyime sahip özel bir şirket. Grup son 10 yıldır tüm enerjisini başta Sınıf 18 Cam Elyaf Takviyeli Beton cephe kaplaması olmak üzere hafif ve hızlı inşa edilen bina çözümleri üretmeye harcadı. Şirket, Batı Yorkshire'daki Liversedge'de bulunan 3700 m2'lik üretim fabrikasında faaliyet gösteriyor.

Büyük ölçekli model örnekleri yerel planlamacılar tarafından onaylandıktan sonra, Cam Elyaf Takviyeli Beton panellerin detaylı yerleşim ve konfigürasyonlarının hazırlanıp onaylanması ile bunların arka plandaki substrata sabitlenmesinde kullanılacak malzemelerin (sahada inşa edilecek beton perde duvar) belirlenmesi aşamasına geçildi. Ayrıca, ilgili tüm yalıtım, defleksiyon ve termal hareket unsurlarının da dikkate alınması gerekiyordu.

GBA, kendi teknik ekibine tavsiyelerde bulunması amacıyla endüstriyel tasarım danışmanı Smart Crosby International (SCIL) şirketine başvurdu.

Kullanılacak elemanların farklı uzunluklara, yarıçaplara ve dikey eğimli yüzeylere sahip karmaşık geometrisi nedeniyle, her bir elemanın inşaat ve montaj toleranslarına uygunluğu ile her Cam Elyaf Takviyeli Betonun görüş hattı boyunca olan düzlüğünü ve seviyesini belirlemek amacıyla 3D analiz yapılması gerekiyordu.

Panellerin tasarım ve sabitleme yöntemleri de, hızlı ve etkin bir montaj sağlayacak biçimde makul montaj toleranslarına imkan tanımalıydı. Tüm bu ihtiyaçlar ve yalıtımlı büyük bir kavite oluşturma ihtiyacı (bu, kolonlarla desteklenmiş sabitleme düzenleri için başka bir tasarım zorluğu anlamına geliyordu), SCIL ekibi ile GBA, Farrel & Clarke mimarlık şirketi ve yapı mühendisi WSP'nin ortak çalışmaları sonucu başarıyla karşılandı.

İlgili tüm yapısal hesaplamalarla birlikte yaklaşık 400 genel yerleşim, bileşen ve kısıtlayıcı unsur çizimi hazırlandıktan sonra, tasarımlar Ekim 2010'da onaylandı.

Üretim

Bu noktadan itibaren, GB Architectural Cladding Products kendi ana üretim kalıplarını hazırladı. Bu karmaşık ve son derece kritik süreç, tesis içi denetimin yanı sıra ISG kıdemli şantiye şefi Ian Armitage'ın da titiz denetimi altında, oldukça nitelikli patern tasarımcıları tarafından 8 haftalık yoğun bir çabayla tamamlandı.

Fiili döküm, kaplama ve kalite güvencesi süreçleri ise 1 Şubat 2011'de başladı ve Mart sonuna kadar sürdü. Panellerin şantiye deposuna teslim edilmesi Nisan'ın ilk haftasında gerçekleştirildi.

Panellerin montaj kolaylığı, şantiyede inşaat iskelesi ve harici vinç kullanma ihtiyacını ortadan kaldırdı. Malzeme olumsuz hava koşullarından hiç etkilenmedi ve kritik proje süreçlerini çoğu zaman hiç aksatmadı. Tasarım yöntemi olarak, hızlı, kolay ve etkin bağlantı detaylarını kolaylaştıran, test edilip onaylanmış ilkelere bağlı kalındı. Bu da, ikincil bir taşıma sistemi kullanma ihtiyacını ortadan kaldırdı.

Cam Elyaf Takviyeli Beton ön cephe kaplaması, sadece 6 haftadan biraz daha uzun bir sürede başarıyla ve sorunsuz bir şekilde monte edildi. Monte edilen paneller neredeyse hiç bakım gerektirmiyor.

Benzersiz bir ön cephe kaplaması

Herkesin yoğun emeği ve çabası sayesinde proje teslim süresine ve bütçeye uygun olarak tamamlandı.

Farrell & Clark mimarlık şirketinden Nick Cooper, "Binanın plan onayı için ilk sunulan konsept görselleştirmesinin neredeyse tamamen aynı olmasının nedeni doğru malzeme ve üretici seçimi" diyor.

Sonuç ise göz alıcıydı: Gelecek yıllarda pek çok kişiye ilham verecek tamamen benzersiz bir Cam Elyaf Takviyeli Beton ön cephe kaplaması.
